Diagram jalur Klakson motor Yamaha

Hello bosku,
jumpa lagi di kum3n.com.

Oya, sebelum ke pembahasan, saya ucapkan Dirgahayu Negara Kita Indonesia yg ke 76, semoga cepat sembuh dari kondisi yang sulit ini, Aamiin

pada artikel kali ini masih membahas tentang jalur perkabelan di motor yamaha.

lebih detail nya kita akan mengulas jalur untuk klakson. diagram ini saya ambil dari motor vega zr, namun di yamaha lain nya pun sama persis seperti ini

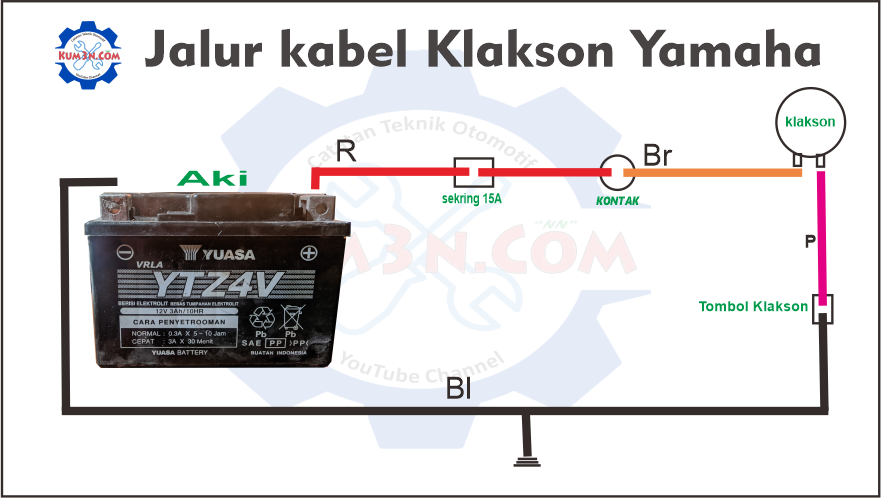

Diagram kabel klakson Motor Yamaha

jalur klakson

Penjelasan warna kabel.

R "Merah'' kabel 12v dari (+) aki menuju ke sekring lalu ke kabel kontak.

Br "Coklat'' kabel output kontak menuju ke sistem beban, salah satunya menuju ke klakson. dan kabel ini harus ada arus 12v aki saat kontak posisi On.

P ''pink'' kabel massa klakson, namun kabel ini akan menuju ke saklar klakson dahulu. jadi saat tombol klakson kita pejet, yang akan terjadi kabel pink dan kabel hitam akan terhubung, yang nantinya berefek kluar bunyi dari klakson.

Bl ''hitam'' kabel massa body pada motor yamaha.

Nah cukup singkat bukan penjelasan nya, harusnya sih gak ribet, kan jalur kabelnya cuma dikit aja.\
Baca juga:
jadi yang harus di perhatikan saat kelakson tidak bunyi yaitu kabel merah ke kontak harus ada arus 12v aki.

kalau kabel merah sudah ada, ya tinggal cek kabel coklat output kontak harus ada arus aki sampai ke klakson saat kontak on.

lalu kabel pink dari klakson harus terhubung sampai ke saklar.

kemudian dari klason kabel pink dan hitam harus terhubung saat tombol di tekan, biasanya yang sering eror ya bagian tombol ini.

oke, saya rasa cukup sederhana saja, jika ada kesulitan tinggalkan komentar.

semoga bermanfaat dan terimakasih.
